Mobile und industrielle Steuerungsysteme nach Maß

• Anzeigeelemente:
  Status-Leuchtdioden für Ein/Ausgänge
• Schnittstellen:
  1 CAN-/ISOBUS-Bus Schnittstelle,
  1 RS232-/RS485 Schnittstelle AMS-BE2, 1 RS232-Debug Schnittstelle (ISP)
• In-System Programmierschnittstelle zum Download der Firmware über RS232
• residenter Speicher zur Ablage von Betriebsparametern in EEPROM
• batteriegepufferte Echtzeituhr
• Mikrocontroller-Erweiterungsbus über interne Schnittstelle

• Software-Library zur einfachen Programmierung in der Hochsprache C
• sichers Herunterfahren des Systems nach Abschalten der Betriebsspannung
• Austauschbares Controller-Modul
• steckbare Klemmleisten für Sensoren und Aktorten
• zentraler Verteiler-Klemmblock für UB und GND

• Anzeigeelemente:
  48 frontseitige Status-Leuchtdioden (rot/grün),
  4 stellige 7-Segmentanzeige
• Bedienelemente:
  24 Tasten
• Schnittstellen:
  wahlweise RS232- oder RS485-Schnittstelle
• Summer für akustische Rückmeldungen

• seitlicher Näherungsschalter integriert (Handsensor zur Entriegelung der Funktionalität)
• Textwechselzonen zur kundenspezifischen Beschriftung
• taktile Rückmeldung der Tastenbetätigung
• geschirmte Datenleitung mit Polyurethan-Mantel (Einsatz in der Landwirtschaft)

• Anzeigeelemente:
  1 LC-Display mit 2x 16 Zeichen,
  1 Status-Leuchtdiode frontseitig,
  1 Status-Leuchtdiode intern
• Bedienelemente:
  12 Kurzhubtasten,
  1 Notausschalter
• Schnittstellen:
  2 CAN-Bus Schnittstellen,
  1 RS232-Serviceschnittstelle,
  1 Debug-Schnittstelle (intern)

• Supervisor-Chip mit integriertem Watchdogtimer und Versorgungsspannungsüberwachung
• Datenspeicher 64kByte EEPROM
• LCD-Kontrast und -Helligkeit per Software einstellbar
• getrennte Spannungsversorgung für unterschiedliche Lastkreise
• interner Temperatursensor für optionale Displaybeheizung

• alphanumerisches LC-Display mit 2x 16 Zeichen
• aktive Hintergrundbeleuchtung
• sichtbare Fläche 64,5 x 13,8 mm
• 8 Tasten, dimmbar beleuchtet (Nachtdesign)
• davon 5 Tasten mit
  zusätzlicher LED-Statusanzeige
• 1 Notausschalter mit 2 getrennten Öffner-Kontakten
• CAN 2.0B (High Speed CAN nach ISO 11898)
• RS232-Schnittstelle zum Firmware-Download


• Weitbereichsnetzteil für KFZ-Bordnetz, 9...32 V=

• Helligkeits- und Kontrasteinstellung mittels Software (CAN-Bus)
• Hohe Betriebssicherheit durch Verwendung geeigneter Komponenten wie Watchdogtimer und Spannungsüberwachung (integriert in Controller)
• Komfortable Firmware-Aktualisierung über RS232-Schnittstelle (Download)


• Anzeigeelemente:
  1 LC-Display mit 2x 16 Zeichen,
  1 Status-Leuchtdiode
• Bedienelemente:
  6 Tasten, dimmbar beleuchtet
• Schnittstellen:
  1 CAN-Bus Schnittstelle,
  1 RS232-Serviceschnittstelle

• Summer für akustische Rückmeldungen
• LCD-Kontrast und -Helligkeit über CAN-Bus einstellbar

• Anzeigeelemente:
  1 grafikfähiges LC-Display mit 128x64 Pixel und Hintergrundbeleuchtung,
  1 zweifarbige Status-Leuchtdiode in Taste
• Bedienelemente:
  12 Kurzhubtasten
• Schnittstellen:
  1 Ethernet-Schnittstelle,
  1 CAN-Bus Schnittstelle,
  1 RS232/USB-Schnittstelle,
  3 serielle Schnittstellen für 3 SWD-BE,
  1 I2C-Schnittstelle (intern),
  1 Debug-/JTAG-Schnittstelle (intern),
  1 RS485-Schnittstelle (Option),
  3 RS485-Schnittstellen (Option)

• Programmbibliothek (ANSI-C)
• Kompakte Bauweise bei hoher Funktionsdichte
• Weitbereichsnetzteil 88V – 264V AC / 47Hz – 63Hz, 125V – 373V DC
• Multispannungs-Digitaleingänge 24V…230V AC/DC
• Adaptierung über blockweise orientierte Federzugklemmen
• integrierte Schmelzsicherungshalter
• SD-Karte als Programmspeicher (Kartenslot)
• batteriegepufferte Echtzeituhr
• 5 Kabelverschraubungen M16
• 3 Kabelverschraubungen M40

• Anzeigeelemente:
  1 vierstellige 7-Segmentanzeige,
  3 Status-Leuchtdioden rot,
  1 zweifarbige Status-Leuchtdiode in Taste
• Bedienelemente:
  4 Kurzhubtasten
• Schnittstellen:
  1 synchrone, serielle Schnittstelle,
  1 RS485-Schnittstelle (Option)

• gesicherte Datenübertragung durch CRC16-Prüfsumme
• serielle Kommunikation mit SPS Ein-/Ausgängen möglich
• Montage auf 35mm-Tragschienen
• Kabelverschraubung M12

• Spannungsversorgung 24V DC

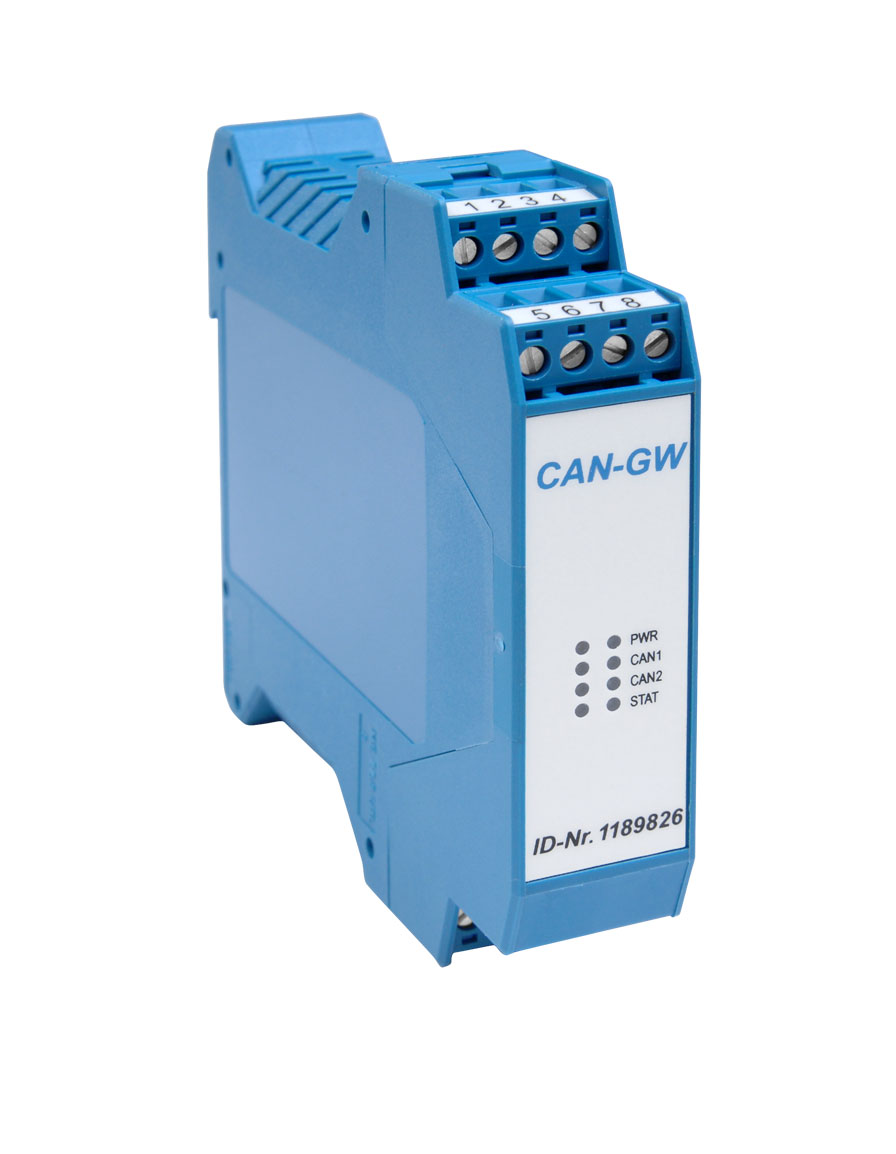

• 2 galvanisch getrennte CAN-Schnittstellen nach ISO 11898
• intern zuschaltbare CAN-Abschlusswiderstände
• 1 Konfigurationsschnittstelle nach RS232C
• 8 frontseitige Status-Leuchtdioden: PWR, CAN1, CAN2, STAT (jeweils rot/grün)
• konfigurierbar über 8 interne DIL-Schalter (Konfiguration, Betriebsart)
• leistungsstarker 32-Bit Mikrocontroller (ARM Cortex-M3)
• Firmware-Download / Update über RS232C-Schnittstelle

• 2 Betriebsarten:
  • Repeater: galv. Trennung oder Aufbau Stern-/Baumtopologie
  • Bridge: galv. Trennung mit programmierbarer Protokollumsetzung
• Optionale Bestückung

  • 2 digitale Eingänge, 24 V DC
  • 1 Relaisausgang, 1x Schließer-kontakt (potentialfrei)
• kundenspezifische Firmware-/Applikations-Entwicklung
• Bereitstellung einer Software- Entwicklungsumgebung inkl. Funktionsbibliothek

• 6 Digitaleingänge
  24V...110V DC, 24V...240V AC

• 6 Digitalausgänge, 24V DC


• Spannungseingänge mit Multispannungsbereich
• Potentialtrennung zwischen Ein- und Ausgängen


• elektronisches Zählwerk mit getrennten Tages- und Saisonzähler
• robuster Aufbau im Aluminium-druckguss-Gehäuse 84 x 125 x 59 mm
• frontseitig aufgeklebte Beschriftungsfolie, 4-farbig, UV-beständig
• frontseitige Bedienelemente
  • MODE-Taste zum „gesicherten“ Rücksetzen des Saisonzählers
  • RESET-Taste für Zählerstand und Auswahl des Anzeige-modus
• erweiterter Temperaturbereich: -20°C...+70°C

• grafikfähiges LC-Display
• Entprellung der Sensoreingänge
• internes Batteriefach zur Aufnahme zweier handelsüblicher Mignon-Zellen (AA-Type)
• Permanenter Datenspeicher (auch ohne eingesetzte Batterien) zur Ablage der Zählerstände, der eingestellten Betriebsart und der Display-Kontrasteinstellung

• niedriger Energieverbrauch

• Versorgung mit 24V DC (18...30V)
• Anschlussmöglichkeit für Ventilpaar A/B (jeweils Ein- und Ausgang)
• Schaltschwelle zur Spannungs-erkennung: 3V +/-10%
• 1 Digitalausgang zur Ansteuerung des Neutralventils (24V DC)

• 2 Digitaleingänge
  • Hebelnullstellung
  • Hydraulikpumpe aktiv
• Nennquerschnitt der Anschluss-klemmen: 1 mm²

• hohe Sicherheitsanforderung nach
  DIN EN ISO 13849-1
  • Performance Level C
  • MTFFd = 100 Jahre
• Einhaltung der KFZ-Richtlinie e1
  (2006/28/EG)
• analoge Lösung ohne Mikrocontroller

• Schutzlackierung der Baugruppe
• Umgebungstemperatur für Lagerung und Betrieb: -25°C...+75°C

• programmierbares Mikrocontroller-System mit 32-Bit ARM Cortex M3 Controller (LPC1765 von NXP)
• RS232C-Schnittstelle für Firmware-Download, Diagnose, Systemer-weiterung
• CAN-Schnittstelle 2.0A / 2.0B mit schaltbarem Abschlusswiederstand
• zentrale Adaptierung sämtlicher Ein-/Ausgänge über KFZ-Steckverbinder
  • 8 digitale Eingänge (low active), davon 2 Eingänge mit Spezialfunktion Hardwarezähler / Frequenzmessung
  • 1 Eingang zur Aktivierung des Moduls (Absteller / Selbsthaltung)
  • 4 analoge Eingänge für Widerstands-Sensoren gegen Masse, alternativ auch als digitale Eingänge programmierbar
    • Messbereiche: 1x 0...100Ω, 2x 0...470Ω, 1x 0...390Ω / 0...18kΩ umschaltbar
  • 8 digitale Halbleiter-Ausgänge, kurzschlussfest, belastbar bis 5A
  • 4 digitale PWM-Ausgänge (auch als Digitalausgänge programmierbar, s.o.)
  • 3 potentialfreie Schaltkontakte über Relaisausgang, belastbar bis 5A
• Gesamtstrombelastung max. 25A (Halbleiter-Ausgänge inklusive PWM-Ausgänge)
• 4 LED-Statusanzeigen auf der Leiterplatte, Betriebsbereitschaft und 3 frei programmierbare Meldungen

• Spannungsversorgung 12V oder 24V, (Eigenverbrauch 100mA@12V) mit Selbsthalteschaltung der Versorgung über Kl. 30

• komfortable Programmierung durch den Endkunden in der Hochsprache C auf Basis beigestellter Funktions-bibliotheken

• lackiertes Leiterplattenmodul, Abmessungen: ca. 180 x 100 x 40 mm
• erweiterter Temperaturbereich -20°C...+70°C zum Einsatz im KFZ-Bereich
• Konfigurationsmöglichkeit über 8-fach DIL-Schalter


• robustes 8-Bit Mikrocontrollersystem mit Systemüberwachung
• 34 digitale Eingänge, davon 2 als Frequenzmesser
• 8 analoge Eingänge (Spannung oder Widerstand)
• 20 digitale Halbleiterausgänge, davon 4 als PWM-Ausgang
• 12 digitale Relaisausgänge
• CAN-Bus Schnittstelle zur Kommunikation mit dem Cockpitcontroller
• RS232-Schnittstelle zur Programmierung und für weitere Optionen (Wegfahrsperre, Diagnose, GPS, ...)
• Betrieb an 12V und 24V Bordnetz möglich
• erweiterter Temperaturbereich -25°C...+85°C
• Schutzlackierung der Leiterplatten gegen Staub und Feuchtigkeit

• Betriebsdatenerfassung und Auswertung
• Softwareentwicklung zur Visualisierung der Betriebsdaten am PC
• einfache Firmware-Anpassung an unterschiedliche Maschinentypen durch den Kunden auf Basis einer umfangreichen Software-Library
• komfortabler Firmwaredownload durch Programmierbarkeit im System (ISP)

• robuste Handbedieneinheit
  21 frei beschriftbaren Kurzhubtasten, 22 Status-LEDs, 7-Segmentanzeige
• programmierbarer Jobrechner mit 16-Bit Mikrocontrollersystem
• umfangreiche Anzahl an analogen und digitalen Ein-/Ausgängen:
  16 Digital-, 5 Frequenz-, 2 Interrupt- und 8 Analogeingänge, 24 Halbleiter-, 6 Relais-, 2 Motorbrücken- und 5 Analogausgänge
• Systemerweiterung über Erweiterungsstecker möglich
• CAN-Schnittstelle zur Anbindung an ISOBUS
• RS232/RS485-Schnittstelle zur Kommunikation mit Bedieneinheit
• RS232-Schnittstelle zum Programmentwicklung und Download
• Echtzeituhr und residenter Datenspeicher
• Diagnose-Leuchten für alle digitalen Ein-/Ausgänge
• Schutzart IP65

• einfache Programmierbarkeit der maschienenspezifischen Firmware
• robuste Gehäuse für rauhen Einsatz in der Landwirtschaft
• Nutzung des Jobrechners als Klemmkasten zur Verteilung
• hohe Betriebssicherheit

• kompaktes Steuerpult zur Ansteuerung von Präzisionsantrieben
• großer Verstellbereich der Antriebsgeschwindigkeit
• hohe Präzision für Geschwindigkeit und Position
• permanente Erfassung und Auswertung der Istpositionen
• einfache und dennoch komfortable Handhabung

• hohe Betriebssicherheit wegen Verletzungsgefahr
• Betrieb an allen Netzspannungen (110V~...230VB~ bei 50Hz/60Hz)

• Temperaturbereich -55°C...+125°C, Auflösung 0,1K
• 2-Drahtschnittstelle nach RS485 zur Vernetzung von bis zu 256 Modulen
• Busadresse über DIL-Schalter einstellbar
• Statusmeldung über 2 LEDs auf Leiterplatte
• Versorgung über 8V...32V

robustes Gehäuse zum Einsatz in rauher Umgebung
